Кабельные тележки для С-профиля
Фестонные системы токоподводов на основе кабельных тележек предназначены для электропитания мобильных электроустановок. Система на основе кабельных тележек обеспечивает безопасное, эффективное и экономичное питание кранов, талей и подвижного оборудования на фиксированных путях. Кабельные тележки на основе С-профиля являются самым распространенным видом токоподводов для кранов.
Особенности и преимущества токоподводов на основе кабельных тележек для С-профиля:
• Безопасная и надёжная работа
• Простота установки и модификации
• Закрытая, самоочищающаяся направляющая
• Минимальные требования к обслуживанию

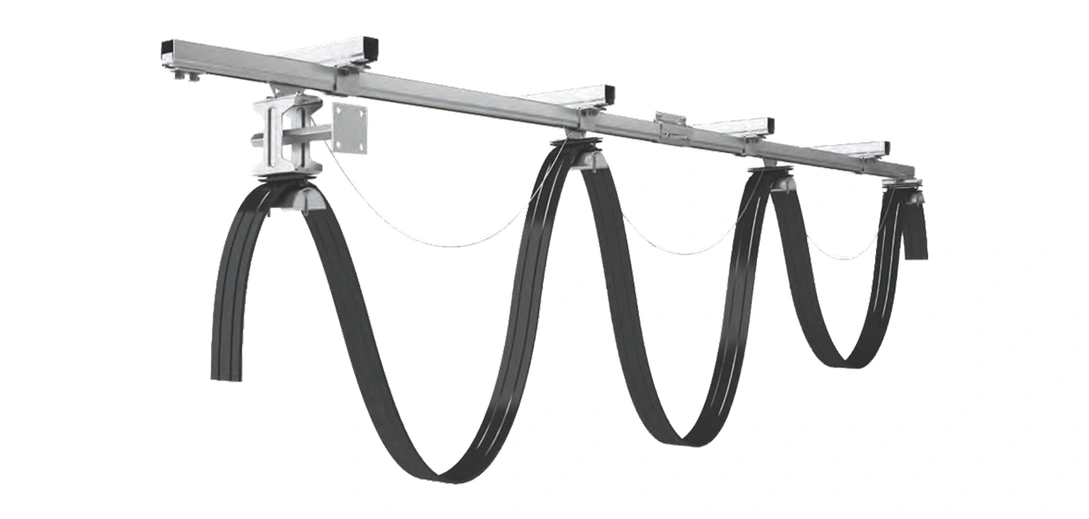

Состав фестонной системы на основе кабельных тележек:
1. С-образная шина (C-track)
2. Соединение
3. Кронштейн
4. Концевой ограничитель
5. Заглушка
6. Тяговая тележка
7. Средняя тележка
8. Концевая тележка
9. Кронштейн поддержки
10. Кабель
11. Стальной трос
Технические характеристики кабельных тележек на основе С-профиля:
| Скорость движения | Глубина кабельной петли |
| Макс. 35 м/мин | >= 0.3 м |
| 35-50 м/мин | <= 0.8 м |
| 50-80 м/мин | >= 0.8 м |
| Скорость движения | <120 м/мин |
| Температура | -40°C - +125°C |
| Нагрузка кабеля | < 120 кг |

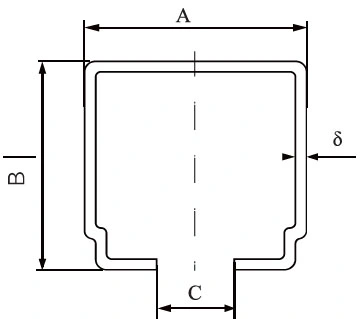

Размеры С-профиля для кабельных тележек:
Размеры С-профиля по сериям:
| Тип | Вес (кг/м) | A | B | C | б |
| C32*30*1.5 | 1.19 | 32 | 30 | 12 | 1.5 |
| C40*40*2.0 | 2.0 | 40 | 40 | 13 | 2.0 |
| C63*63*4.0 | 5.98 | 63 | 63 | 18 | 18 |
Рекомендуемое расстояние подвесов в зависимости от нагрузки:
Расстояние подвеса | Допустимая нагрузка | ||
C32*30*1.5 | C40*40*2.0 | C63*63*4.0 | |
1.5 м | 89 кг | 188 кг | 503 кг |
2.0 м | 51 кг | 103 кг | 425 кг |
2.5 м | 39 кг | 73 кг | 302 кг |
3.0 м | 23 кг | 49 кг | 195 |
4.0 м | 28 кг | 85 кг | |
Материал: оцинкованная сталь, нержавеющая сталь 304# или 316#
(Покрытие нейлоном возможно для сильно коррозийной среды)
Изгибы: R ≥ 1,0 м, только C32 допускает кривизну

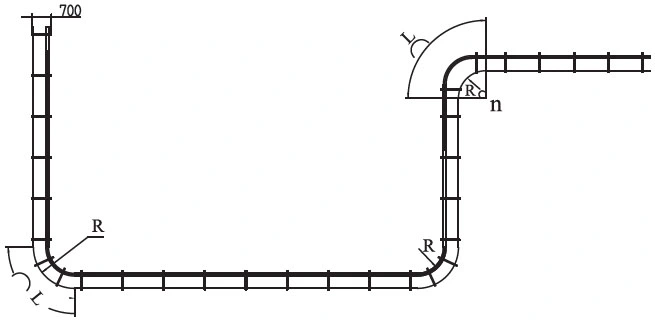

Длина изгиба:
L = n × π × R / 180°
L — длина кривой
n — центральный угол
R — радиус кривой
Кабельные тележки для С-профиля
Тележка ведущая C32
| Тип | Макс. нагрузка (кабель) | Вес (кг) | Размер кабеля (мм) |

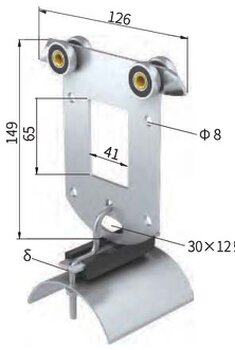

C32SC-75 | не более 25 кг | 0.59 кг (0.52 кг без ABS) | макс. 75W |

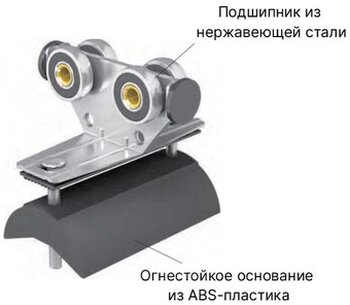

Тележка ведущая C32
| Тип | Макс. нагрузка (кабель) | Вес (кг) | Размер кабеля (мм) |
C32SC-70 | не более 22 кг | 0.55 | макс. 70W x 32 |
Фиксирующая (концевая) тележка (C32)
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C32EC-75 | не более 25 кг | макс. 75W x 32 б | 0.37 кг / 0.30 кг (с/без основания ABS) |
Фиксирующая (концевая) тележка (C32)
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C32EC-70 | не более 22 кг | макс. 70W x 32 б | 0.31 |
Промежуточная тележка (C32)
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C32MC-75 | Не более 30 кг на тележку | макс. 75W x 32 б | 0.41 |
Промежуточная тележка (C32)
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C32MC-70 | Не более 22 кг на тележку | макс. 70W x 32 б | 0.32 |
Промежуточная тележка из пластика серии C32PMC-70
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C32PMC-70 | Не более 8 кг на тележку | макс. 70W x 32 б | 0.14 |
Тележки для круглого кабеля
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |

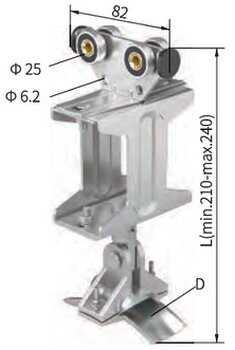

C32RST-30 | не более 20 кг | макс. D=Ф 30мм | 0.73 |
Тележки для круглого кабеля
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C32RST-40 | не более 25 кг | макс. D=Ф 40мм | 0.75 |
Концевая тележка для круглого кабеля
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C32RET-30 | не более 20 кг | макс. D=Ф 30мм | 0.27 |
Концевая тележка для круглого кабеля
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C32RET-40 | не более 25 кг | макс. D=Ф 40мм | 0.29 |
Промежуточная тележка для круглого кабеля
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |

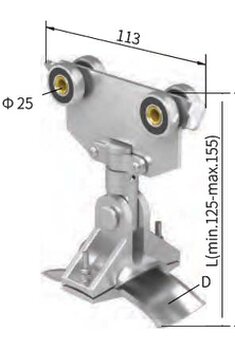

C32RMT-30 | не более 20 кг | макс. D=Ф 30мм | 0.36 |
Промежуточная тележка для круглого кабеля
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C32RMT-40 | не более 25 кг | макс. D=Ф 40мм | 0.38 |
Промежуточная тележка для круглого кабеля
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C32RMT-30 | не более 22 кг | макс. D=Ф 50мм/ D=Ф 80мм/ D=Ф 160мм | 0.29 |
Подвесы серии C32
| Тип | Материал | Вес (кг) |
C32DJ-1 | Оцинкованная сталь | 0.22 |
Подвесы серии C32
| Тип | Материал | Вес (кг) |
C32DJ-2 | Оцинкованная сталь | 0.22 |
Модель для уголкового профиля
| Тип | Материал | Вес (кг) |
C32DJ-5 | Оцинкованная сталь | 0.20 |
Соединительные зажимы серии C32
| Тип | Материал | Вес (кг) |
C32JT-1 | Оцинкованная сталь | 0.28 |
C32JT-2 | Оцинкованная сталь | 0.27 |
C32JT-3 | Оцинкованная сталь | 0.46 |
Комплектующие серии C32
| Тип | Материал | Вес (кг) |
C32DM | Пластик | 0.005 |
Клипса для кабеля
| Тип | Материал | Вес (кг) |
C32XK | Пластик | 0.01 |
Ограничитель
| Тип | Материал | Вес (кг) |
C32DZ | Оцинкованная сталь | 0.05 |
Амортизирующий ограничитель
| Тип | Материал | Вес (кг) |
C32BDZ | Оцинкованная сталь | 0.05 |
Промежуточная тележка
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |

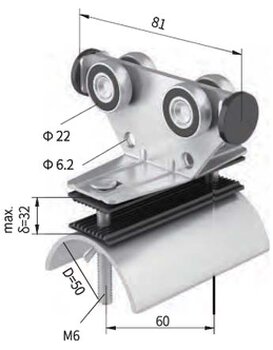

C30MC-60 | 20 кг на тележку | макс. 60W x 32 б | 0.28 |
Промежуточная тележка
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C30SC-60 | 20 кг на тележку | макс. 60W x 32 б | 0.53 |
Фиксированная тележка
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C30EC-60 | не более 20 кг | макс. 60W x 32 б | 0.30 |
Пластиковая промежуточная тележка
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C30PMC-70 | не более 8 кг | макс. 70W x 32 б | 0.13 |
Кронштейн подвеса
| Тип | Вес (кг) | Материал |
C32DJ-2 | 0.21 | Оцинкованная сталь |
Подвес C30DJ серии C30
| Тип | Вес (кг) | Материал |
C30DJ-5 | 0.15 | Оцинкованная сталь |
Соединительный зажим серии C30
| Тип | Вес (кг) | Материал |
C30DJ-1 | 0.28 | Оцинкованная сталь |
Концевой амортизатор серии C30
| Тип | Вес (кг) | Материал |
C30BDZ | 0.05 | Оцинкованная сталь |
Концевая заглушка серии C30
| Тип | Вес (кг) | Материал |
C30DM | 0.005 | Оцинкованная сталь |
Промежуточная тележка
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C40MC | не более 35 кг на тележку | макс. 75W x 32 б | 0.52 |
Промежуточная тележка
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |

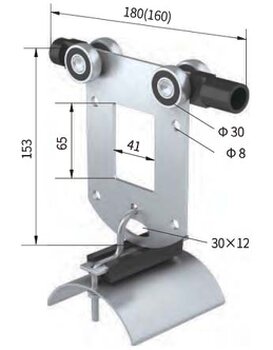

C40SC | не более 35 кг на тележку | макс. 75W x 32 б | 0.65 |
Тележка для круглого кабеля
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C40RMC | не более 28 кг | макс. D=Ф 50мм/ D=Ф 80мм/ D=Ф 160мм | 0.33 |
Подвесы
| Тип | Вес (кг) | Материал |

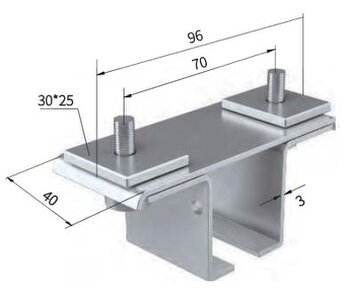

C40DJ-1 | 0.30 | Оцинкованная сталь |
Подвесы
| Тип | Вес (кг) | Материал |
C40DJ-2 | 0.28 | Оцинкованная сталь |
Подвесы
| Тип | Вес (кг) | Материал |
C40DJ-5 | 0.22 | Оцинкованная сталь |
Подвесы
| Тип | Вес (кг) | Материал |
C40DM | 0.01 | Оцинкованная сталь |
Подвесы
| Тип | Вес (кг) | Материал |
C40JT-2 | 0.32 | Оцинкованная сталь |
C40JT-3 | 0.45 | Оцинкованная сталь |
Тележки серии C63
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C63MC | не более 65 кг | макс. 120W x 32 б | 1.95 |
C63SC | не более 65 кг | макс. 120W x 32 б | 2.30 |
Концевая тележка серии C63
| Тип | Макс. нагрузка (кабель) | Размер кабеля (мм) | Вес (кг) |
C40JT-3 | не более 65 кг | макс. 120W x 32 б | 1.15 |
Подвес серии C63
| Тип | Вес (кг) | Материал |
C63DJ | 0.21 | Оцинкованная сталь |
Соединительная скоба серии C63
| Тип | Вес (кг) | Материал |
C63JT | 0.72 | Оцинкованная сталь |
Концевой упор серии C63
